Enjeu central : une distribution industrielle doit alimenter la production sans exposer les personnes, les machines ou le bâtiment à un risque évitable. Elle doit aussi permettre d'isoler un défaut, d'intervenir rapidement et d'accompagner les évolutions du site.
Commencer par les usages, pas par le tableau
Le relevé initial recense les moteurs, fours, pompes, groupes froids, compresseurs, éclairages, prises de service, systèmes informatiques et équipements de sécurité. Il distingue puissance installée, puissance réellement appelée, simultanéité, courant de démarrage et criticité. Les extensions prévues et les modes dégradés doivent être intégrés dès cette étape.
Le schéma de distribution vient ensuite : origine de l'alimentation, transformateur éventuel, tableau général, tableaux divisionnaires, circuits terminaux et sources de secours. Cette logique évite de dimensionner par habitude ou de multiplier des protections incohérentes.
Coordonner les protections
| Risque | Décision de conception | Preuve attendue |
|---|---|---|
| Surcharge | Calibre adapté au câble, à la charge et au mode de pose | Note de calcul et réglages |
| Court-circuit | Pouvoir de coupure et temps de déclenchement suffisants | Niveau de court-circuit estimé |
| Défaut d'isolement | Terre, liaisons équipotentielles et protection différentielle adaptées | Mesures et essais |
| Arrêt général | Sélectivité entre appareils amont et aval | Étude de coordination |
| Surtension | Protection coordonnée selon l'exposition et les équipements | Architecture et maintenance |
Chemins de câbles et séparation des réseaux
Un bon cheminement tient compte de l'intensité admissible, de l'échauffement, des regroupements, des rayons de courbure, des efforts mécaniques et de l'environnement. Les câbles de puissance, de commande et de données sont organisés afin de réduire les perturbations et de faciliter les contrôles.

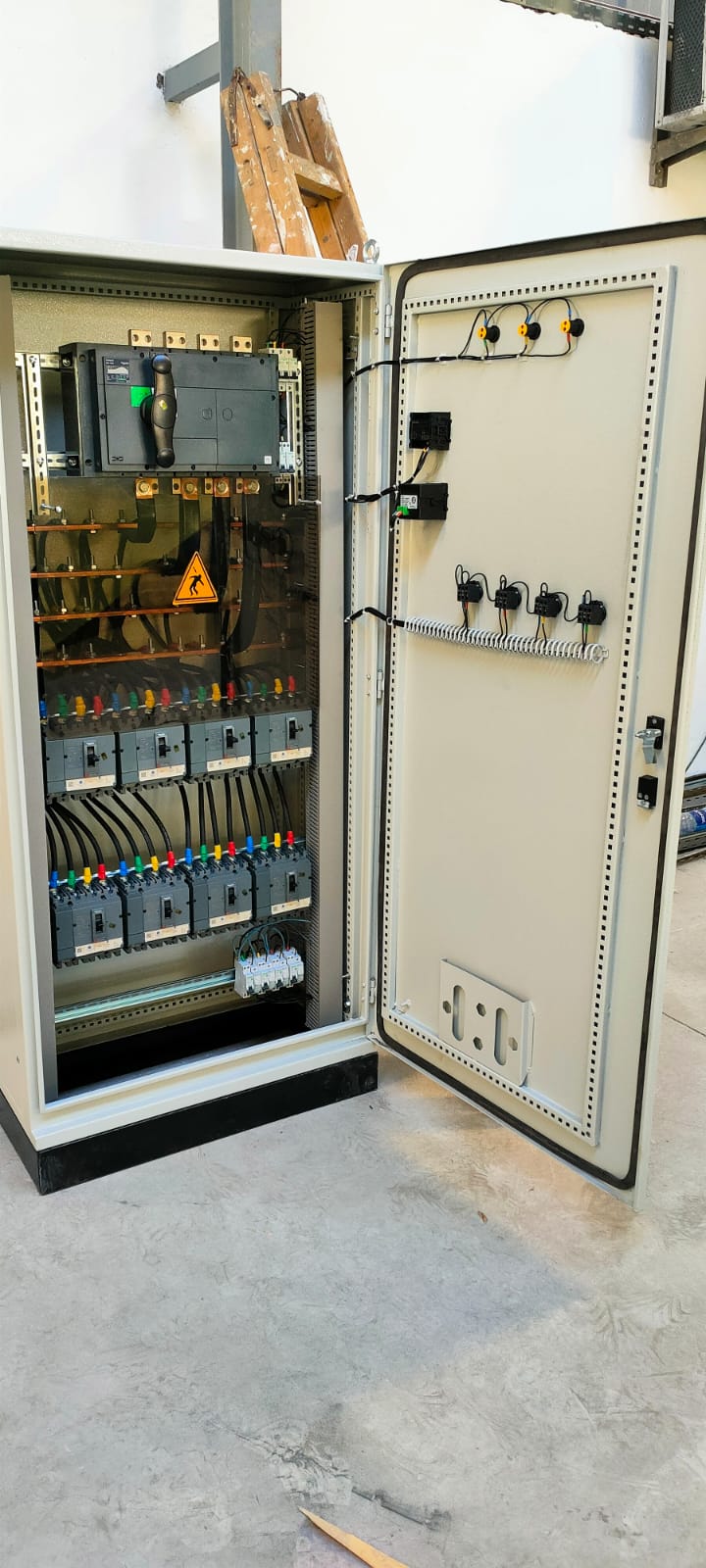

Les supports, traversées et réservations doivent être coordonnés avec la structure, la protection incendie et les autres lots. Les accès de maintenance ne doivent pas être condamnés par un plafond ou une machine installée plus tard. Découvrez des exemples de chemins de câbles et armoires réalisés par NAZER.
Terre, équipotentialité et qualité de l'énergie
La mise à la terre et les liaisons équipotentielles forment un système cohérent, vérifié par mesures. Les machines sensibles peuvent aussi nécessiter une analyse des harmoniques, du déséquilibre, des creux de tension ou du facteur de puissance. Une correction inadaptée peut déplacer le problème au lieu de le résoudre.
Réception : vérifier avant la mise en service
- Inspection visuelle, serrage et conformité des enveloppes.
- Continuité des conducteurs de protection et contrôle des liaisons.
- Mesures d'isolement et de terre selon l'installation.
- Essais fonctionnels, arrêts d'urgence et séquences de commande.
- Vérification des réglages et du sens de rotation des machines.
- Mise à jour des schémas, repérages et plans de cheminement.
- Transmission des consignes et du plan de maintenance.
Documenter pour maintenir
Le dossier remis à l'exploitant doit refléter l'installation réelle : schéma unifilaire, nomenclature, réglages, plans, résultats d'essais, notices et pièces de rechange critiques. Un historique des interventions simplifie le diagnostic et évite que chaque modification future devienne une enquête.
L'application de suivi NAZER permet de conserver les échanges, photos, validations et réserves du chantier. Pour l'exploitant industriel, cette traçabilité complète le dossier technique et clarifie qui a décidé quoi, quand et sur quelle base.
Référence et responsabilité
La série IEC 60364 constitue une référence internationale pour la sécurité des installations basse tension. L'édition IEC 60364-1:2025 couvre notamment les principes fondamentaux, la vérification périodique et les alimentations de sécurité. Les prescriptions contractuelles et réglementaires applicables au projet au Maroc doivent être identifiées avant conception.
Important : ce guide ne remplace ni une étude électrique, ni une note de calcul, ni une réception par un professionnel qualifié. Les calibres, sections, réglages et dispositifs dépendent du site réel.
