Une installation sûre est un système complet. Le tableau, les conducteurs, les gaines, les boîtes, les prises, la terre et les équipements doivent fonctionner ensemble. Remplacer seulement quelques appareillages peut donner une impression de neuf sans corriger les défauts importants.
Le diagnostic avant la rénovation
Avant d'ouvrir les murs, le professionnel identifie l'origine de l'alimentation, l'état du tableau, les circuits existants, la présence et la continuité de la terre, les protections, les traces d'échauffement et les modifications anciennes. Les usages futurs comptent autant que l'état actuel : cuisson, chauffe-eau, climatisation, pompe, portail, borne ou espace de travail.
Dans un logement ancien, les circuits peuvent être mélangés ou non repérés. Les déclenchements répétés, prises chaudes, odeurs inhabituelles, fils apparents et raccords improvisés sont des signaux à faire contrôler sans attendre.
Organiser les circuits par fonction
La séparation des usages améliore la sécurité et le dépannage. Éclairage, prises générales et appareils à puissance importante ne doivent pas être regroupés sans étude. La cuisine, les pièces d'eau, l'extérieur et les équipements fixes imposent des contraintes particulières. Le nombre de points, la longueur, le mode de pose et la chute de tension participent au choix final.
| Étape | Question utile | Résultat attendu |
|---|---|---|
| Programme | Quels appareils seront utilisés ? | Liste des circuits et réserves |
| Cheminement | Où passent gaines et boîtes ? | Parcours coordonnés avec les finitions |
| Protection | Quel défaut doit être interrompu ? | Appareils choisis et coordonnés |
| Terre | La continuité est-elle assurée ? | Mesures et corrections |
| Réception | L'installation réelle correspond-elle au plan ? | Essais, repérage et dossier |

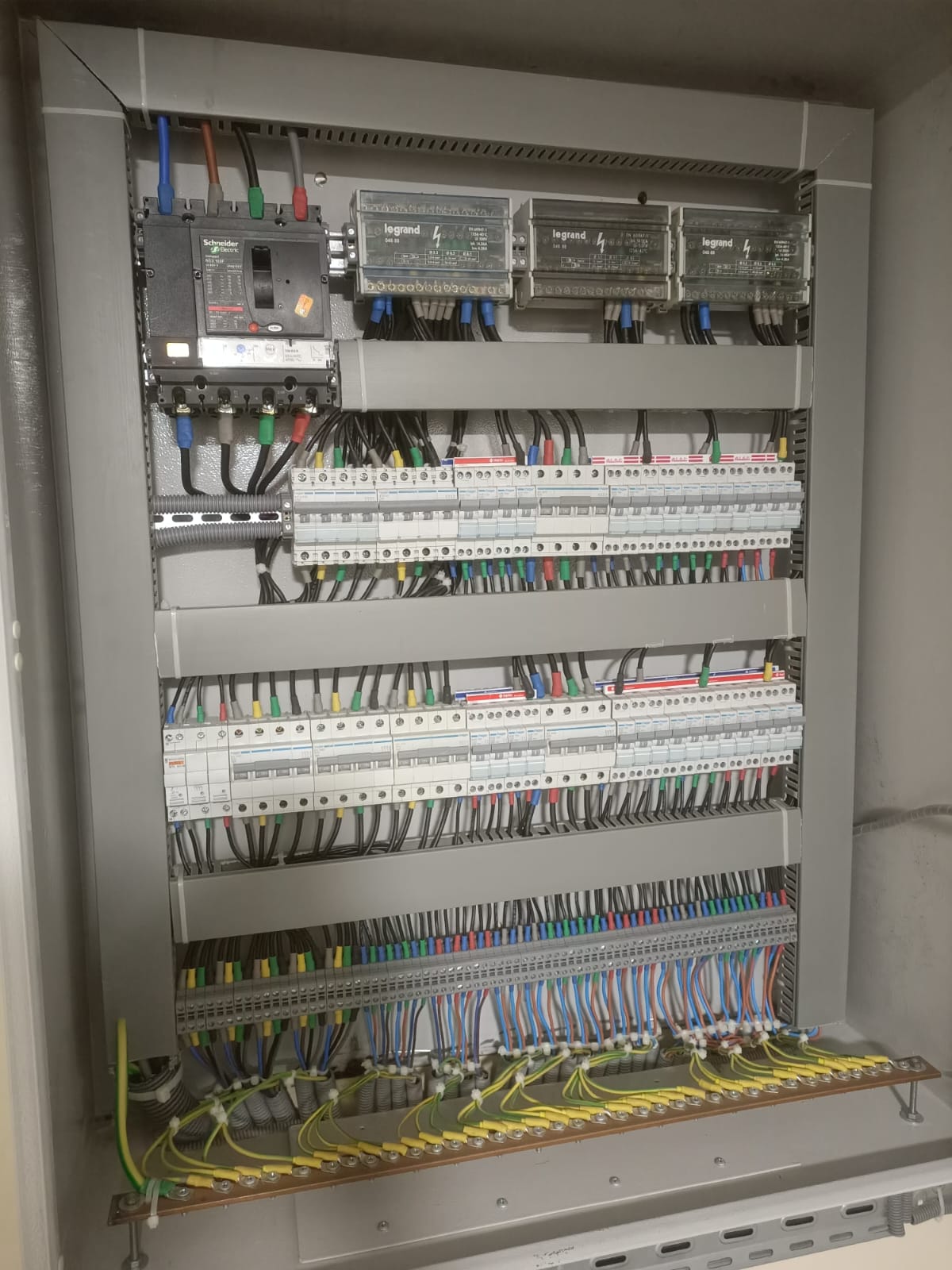

Le rôle des protections
La protection contre les surintensités limite les conséquences des surcharges et courts-circuits. La protection différentielle contribue à protéger les personnes en détectant certains courants de défaut. La mise à la terre et les liaisons équipotentielles réduisent les tensions dangereuses. Les protections contre les surtensions peuvent être pertinentes selon l'exposition et les équipements sensibles.
Passage des câbles dans les murs
Le traçage doit être défini avant les saignées afin d'éviter les conflits avec plomberie, structure, climatisation et menuiseries. Les gaines sont maintenues, les courbes restent praticables et les boîtes accessibles. Les photographies prises avant rebouchage forment une preuve utile pour les futurs perçages et interventions.
Consultez notre galerie de passage de gaines et de tableaux électriques : chaque réalisation présente quatre photos, avec des vidéos de chantier lorsque disponibles.
Contrôler avant de fermer
- Vérifier les parcours, boîtes et réservations.
- Contrôler la continuité des conducteurs de protection.
- Mesurer l'isolement et la terre selon le cas.
- Tester les protections et les commandes.
- Repérer clairement chaque circuit au tableau.
- Photographier les réseaux avant enduit et plafond.
- Remettre le schéma, les résultats et les notices.
Pourquoi les normes comptent
Une norme transforme des principes de sécurité en exigences vérifiables : protection contre les chocs, effets thermiques, surintensités et défauts, choix des matériels et vérification. L'IEC 60364-1:2025 expose les principes fondamentaux des installations basse tension et insiste sur leur vérification.
Le contrat de travaux doit préciser le périmètre, les documents de référence, les responsabilités, les matériaux, les contrôles et les conditions de réception. Le suivi numérique NAZER conserve les photos, messages, validations et réserves pour réduire les incompréhensions.
Important : cet article informe mais ne dimensionne pas votre installation. Faites diagnostiquer, concevoir et vérifier les travaux par un électricien ou ingénieur qualifié selon le projet et les prescriptions applicables.
